Stromzähler auslesen mit Impuls-LED und Optokopf am S0-Recorder

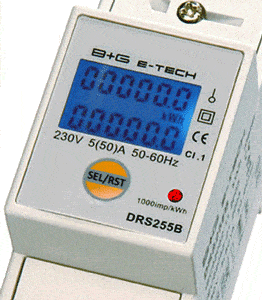

Stromzähler mit blinkender Impuls-LED

Elektronische Zähler verfügen in der Regel über eine optische Ausgabe der momentan fließenden Wirkleistung. An der Frontseite des Stromzählers blinkt mit ansteigender Leistung eine LED mit zunehmender Frequenz.

Typisch ist eine Impulsrate von 1000 Impulsen pro Kilowattstunde.

Ein Beispiel zu blinkenden Stromzählern:

Blinkt die LED 1 mal pro Sekunde – also 3600 mal pro Stunde – fließen 3600 Wattstunden pro Stunde und damit 3600 Watt Momentanleistung durch den Zähler (die Stunden kürzen sich hier heraus).

Unser Starter-Set Stromzähler-Monitor mit Optokoppler-Adapter S0-USB wertet diese Blinkfrequenz aus und liefert übersichtliche Werte und Grafiken mit Hilfe eines PCs zur schnellen Analyse Ihres Stromverbrauchs. Für die Installation ist keine Elektrofachkraft erforderlich.

Alternativ erfolgt der Anschluss eines Adapters über Kabel an den S0-Impulsausgang an Klemmen des Stromzählers. Hierfür ist die Montage durch eine Elektrofachkraft notwendig.

Elektronischer Haushaltzähler (eHZ) mit Datenschnittstelle

Elektronische Stromzähler der Messstellenbetreiber verfügen im Allgemeinen zusätzlich zur Impuls-LED über eine unsichtbare optische Datenausgabe mit Infrarot-LED. Ob Ihr Stromzähler mit einer Infrarot-Datenschnittstelle ausgerüstet ist, zeigt Ihnen Ihre Handy-Kamera, in deren Sucherbild Sie das Aufblitzen der IR-LED sehen können – die Kameras sind empfindlich für IR-Licht.

Unser Produkt Starter-Set EDL-Recorder mit Opto-Kopf OC3 interpretiert die unterschiedliche Protokolle üblicher Stromzähler und liefert nicht nur die Momentanleistung, sondern auch Zählerstand und oftmals sogar Ströme, Spannungen und Netzfrequenz, je nach Zählerhersteller und Typ.

blinkende Stromzaehler mit OC3-Optokopf am PC

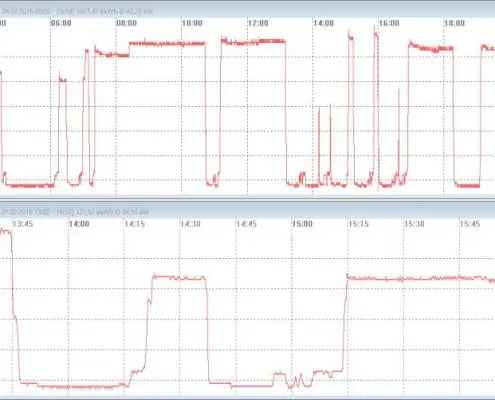

S0-Recorder Liniendiagramm mit Zoomfunktion

Wie unsere Software Stromverbrauch zeigt

Das Programm erzeugt aus den S0-Impulsfolgen oder den EDL-Datensätzen zeitlich hochauflösende Grafiken zur schnellen Analyse von Stromverbrauch und speichert diese Daten über beliebig lange Zeiträume.
