Beschreibung

Software-Paket wireless M-Bus-Recorder Home

Für die Zählerstandserfassung, Visualisierung und Langzeitarchivierung von maximal 1024 wM-Bus-Geräten zu Energieverbrauch, Klima etc. auf Basis des Open Metering Systems (OMS) in Mode T und C, von denen 10 verschlüsselt senden dürfen (erweiterbar auf 20 bzw. 30)

Völlig herstellerunabhängig zeigt die Software wireless M-Bus-Recorder, was Sensoren und Zähler senden.

• Sie erkennen sofort, ob die Daten verschlüsselt oder unverschlüsselt sind
• Verfolgen und visualisieren Sie den Verbrauch von Strom, Wasser, Wärmemenge, Gas sowie Temperaturen und Luftfeuchtigkeit über Monate und Jahre.
• Standardfarben für Medien wie Wasser, Gas, Strom, Wärmemenge etc. werden automatisch eingefügt
• Selbsterklärende Symbole für unterschiedlichste Sensoren
• Bearbeiten Sie Namen, Gruppen, Orte und Farben der Sensorwerte nach Belieben
• Sortierbare Tabellenspalten und mehrsprachige Bedienung machen die Software noch benutzerfreundlicher
• Die AES-Entschlüsselung (Mode 5 und Mode 7 sind in der Software realisiert) unterstützt bis zu 10 verschlüsselt sendende Sensoren gleichzeitig, in der Pro-Version sogar bis zu 1024 Sensoren (auf Anfrage erhältlich). Die Verschlüsselung sorgt dafür, dass die Daten ausschließlich dem berechtigten Personenkreis zur Verfügung stehen und beispielsweise Einbrecher nicht detektieren können, ob jemand zuhause ist oder nicht
• Alle Messwerte werden als Zahlenwert, Bargraph, Liniendiagramm (zoombar) und als digitale oder analoge Anzeige im Dashboard dargestellt
• Sie sehen die Empfangsfeldstärke und erkennen Sensoren, die außer Reichweite geraten sind
• Mit einem optionalen USB-LAN-Adapter lässt sich die Software auch über große Entfernungen über das Netzwerk einsetzen

Ohne jegliche Konfiguration liegen alle Messwerte innerhalb kürzester Zeit vor:
Nach dem Start des Programms erscheinen in wenigen Minuten (je nach Sendeintervall) alle im Empfangsbereich befindlichen Sensoren mit ihren Messwerten

Lieferumfang:

• wireless M-Bus USB-Adapter / Funk-Empfänger, auswechselbare 868 MHz Stabantenne mit SMA-Stecker male
• Installer für alle MS-Windows® Versionen ab Windows 10 als Download
• Lizenzschlüssel für die Freischaltung der Funktion des Funkempfängers (dem Adapter aufgedruckt)
• Übertragbare, an den Adapter gebundene Lizenz ohne weitere laufenden Kosten für Cloud oder Wartung

Weitere Produktmerkmale:

• Der unschlagbare Vorteil des wireless M-Bus-Systems ist die Plug- and Play-Funktionalität ohne jegliche Kabelverbindung mit bis zu über 500 m Reichweite, also mit genügend Reserve durch Wände und Decken (ein in die Kühltruhe gelegter Temperatursensor zeichnet problemlos deren Temperaturverlauf auf).
• Einfachste Handhabung: Alle empfangbaren Sensoren werden völlig automatisiert erkannt, parametriert und dargestellt.
• Die Software erstellt und verarbeitet einfach editierbare Include-Listen im ASCII-Format zur Abgrenzung gegenüber benachbarten Systemen.
• Erweiterbarkeit des Systems mit sehr preisgünstigen OMS-konformen Sensoren unterschiedlichster Hersteller

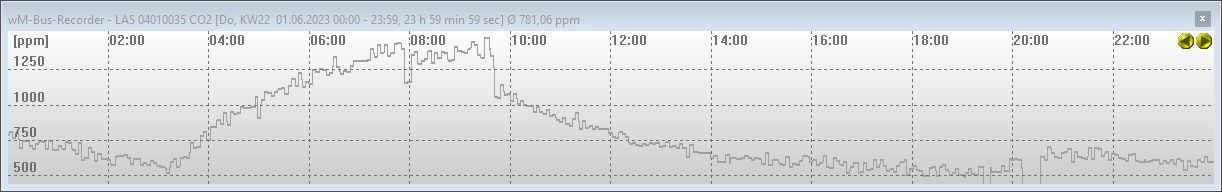

• Sensoren für eine Vielzahl von Messgrößen wie Temperaturen (-200°C … 250°C), Luftfeuchtigkeit und CO²-Gehalt, analoge Größen (0…20 mA, 4…20 mA, 0…10 V) und vieles andere mehr sind erhältlich.
• Bis zu 1024 Sensoren (Wasserzähler, Wärmemengenzähler, Heizkostenverteiler etc.) sind von der Software wireless M-Bus-Recorder Home zeitgleich darstellbar, jeder Sensor kann seinerseits bis zu 32 unterschiedliche Messwerte liefern, die dann als Zeitreihen visualisiert werden.
• Optional kann der Strombezug einer Wärmepumpe über einen Shelly Pro 3em Energiezähler über das WLAN drahtlos erfasst werden, um gleichzeitig gelieferte Wärmemenge und bezogenen Energiebedarf zu visualisieren.

Einige Beispiele:

• Easymeter Drehstromzähler Q3D: Zählerstand und Wirkleistung aller 3 Phasen und die Empfangsfeldstärke
• Weptech Raumsensor: Temperatur, Luftfeuchtigkeit und Taupunkt (berechnet) sowie die Empfangsfeldstärke
• Zenner Wärmemengenzähler: Momentanwerte für Durchfluss und Leistung, Vor- und Rücklauftemperatur, Zählerstände der durchgesetzten Energie und des Volumens sowie die Empfangsfeldstärke
• Engelmann Wärmemengenzähler: Momentanwerte für Durchfluss und Leistung, Vor- und Rücklauftemperatur, Zählerstände der durchgesetzten Energie und des Volumens sowie die Empfangsfeldstärke
• Kamstrup Multical 603: Liest Energieverbrauch, Durchflussrate und Temperaturdifferenz ab und zeigt die Empfangsstärke.
• Landis+Gyr UH50: Visualisiert Heizenergieverbrauch und Durchfluss sowie Temperaturen und die Signalstärke.
• OMS-Funk-Sensoren senden extrem energiesparend im Abstand von wenigen Sekunden bis hin zu 1 mal am Tag.
• Die Lebensdauer der meist austauschbaren Batterien in den Sensoren beträgt grundsätzlich mehrere Jahre.

Kompatibel zum Open Metering System (OMS) nach Norm EN 13757-4

Produkt-Flyer als Download

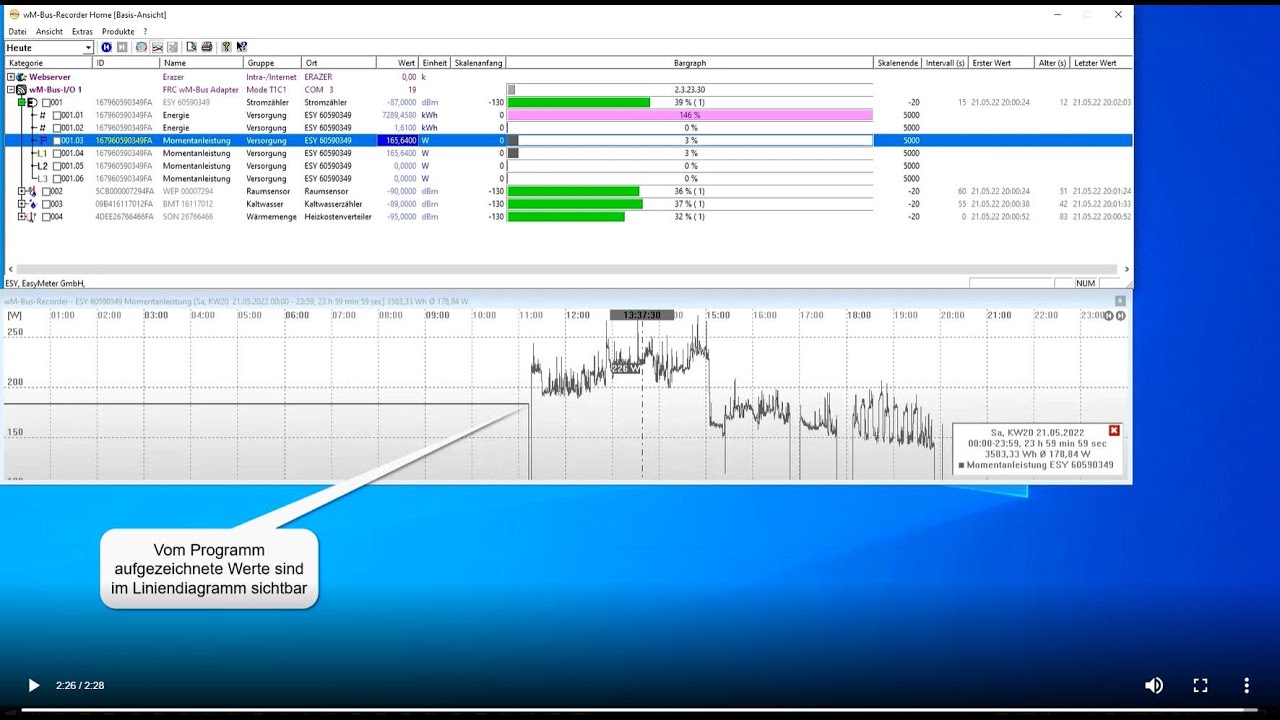

Unser Produkt-Video zeigt, wie Sie in 3 Minuten zum laufenden System gelangen
