Wandlerzähler Modbus-USB

Beschreibung

Lieferumfang Erweiterung Profi Wandlerzähler Modbus-USB:

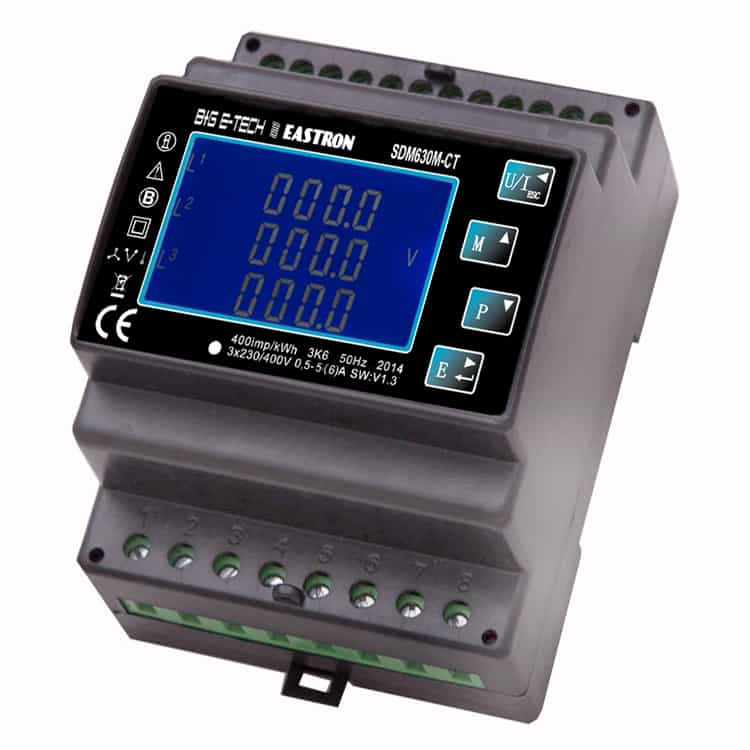

• Drehstrom-Wandlerzähler SDM630M-CT bzw. kompatibler Zähler mit Modbus-Schnittstelle

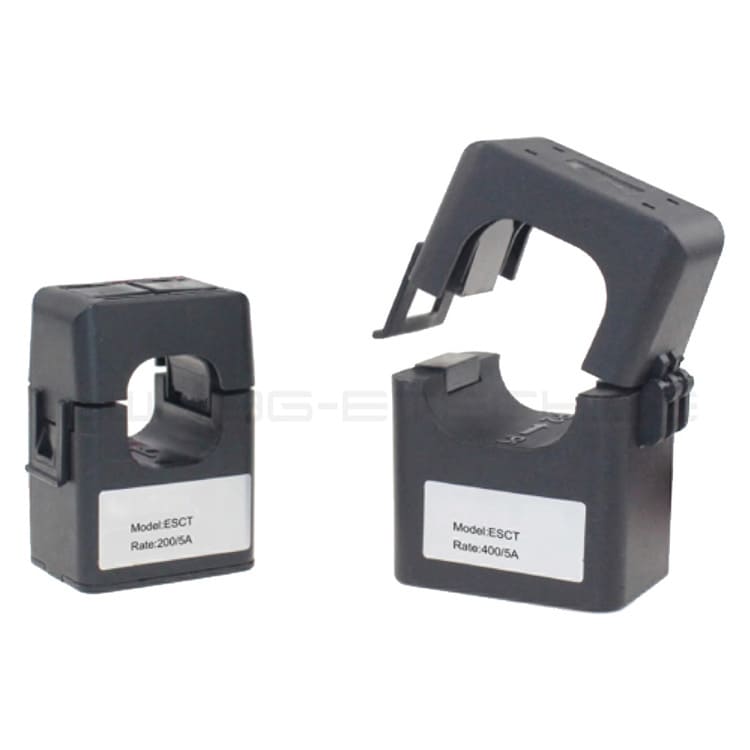

• 3 Kabelumbauwandler mit Klemmenanschluss 100 A / 5 A Class 1, 24 * 24 mm Leiteröffnung
• Modbus-USB-Adapter mit steckbarer Schraubklemmen-Verbindung
• 0,5 m USB-Anschlusskabel

Drehstromzähler SDM630M o.ä.:

• Digitaler Drehstrom-Wandlerzähler der Genauigkeitsklasse 1, der eine exakte Erfassung der Wirkenergie und Scheinleistung im Leitungsnetz erlaubt.
• Über die RS485-Modbus-Schnittstelle erfolgt der Anschluss am PC zur Weiterverarbeitung im S0-Recorder für die Fernerfassung und Weiterverarbeitung von Leistungswerten in der Industrie- und Gebäudetechnik, in der Hausinstallation, in Shop-in-Shop-Systemen sowie in Freizeitanlagen.
• Der Digitale Drehstromzähler lässt sich auf allen Profilschienen gemäß EN 50022 (Hutschiene) in beliebigen Einbaulagen befestigen. Die Klemmdeckel sind abnehmbar und bei Bedarf besteht die Möglichkeit, diese zu verblomben.
• Einbauort: Sicherungsverteilungen und Zählerkästen. Ideal zur Überprüfung der verbrauchten kWh in Mietshäusern, Stromabschnitten oder einzelnen Bereichen, in denen eine separate Energiemessung vorgenommen werden soll.
• Zertifizierung: Nach CE – EN61036 ausgelegt EN61010 und EN61326 Genauigkeitsklasse 1 (werkskalibriert) Nicht beglaubigt, daher nicht für Verrechnungszwecke geeignet
• Anwendungsbeispiele: Hochgenaue Ermittlung des aktuellen / fortlaufenden Stromverbrauchs von Stromverbrauchern
• Verbrauchserfassung (z.B. elektrische Heizanlagen, separaten Bereichen in z.B. Mietshäusern)
• Industrie- u. Schaltanlagen, Gartenanlagen, Solaranlagen, Erkennung von „Stromfressern“
• Energy-Management-Systeme, Gebäudetechnik, Verschleißüberwachung bei Anlagen / Maschinen



Technische Daten:

• Elektronischer Stromzähler (3-Phasen-Drehstrom nach EN 61036) für 4-Leiter Drehstromnetz
• Anschluss: 3 x 230 V / 400 V
• Stromverbrauch: < 10 VA, 2W
• Betriebsbereich: 184-265 VAC; 0,10 … 100A
• Frequenz-Bereich: 50 Hz / 60 Hz, +/- 10%
• Start-Strom Cos-Phi=1:typisch 20 mA
• 8 digitale Stellen
• Befestigung: DIN-Hutschiene (DIN EN 50022) 35 mm (DIN 43880)
• Zählimpulse: 400 Imp. / kWh, 90 ms Impulslänge
• Unterstützte Protokolle: MODBUS RTU
• Temperatur-Bereich: -20 °C bis +55 °C
• Rel. Luftfeuchtigkeit: bis 75 % – kurzfristig bis 95 %
• Abmessung: 72 x 90 x 65mm
• Gewicht: ca.700 g
• Datenspeicherzeit: 20 Jahre (Zählerstand)
• Beschreibung in Deutsch (per Download als PDF)



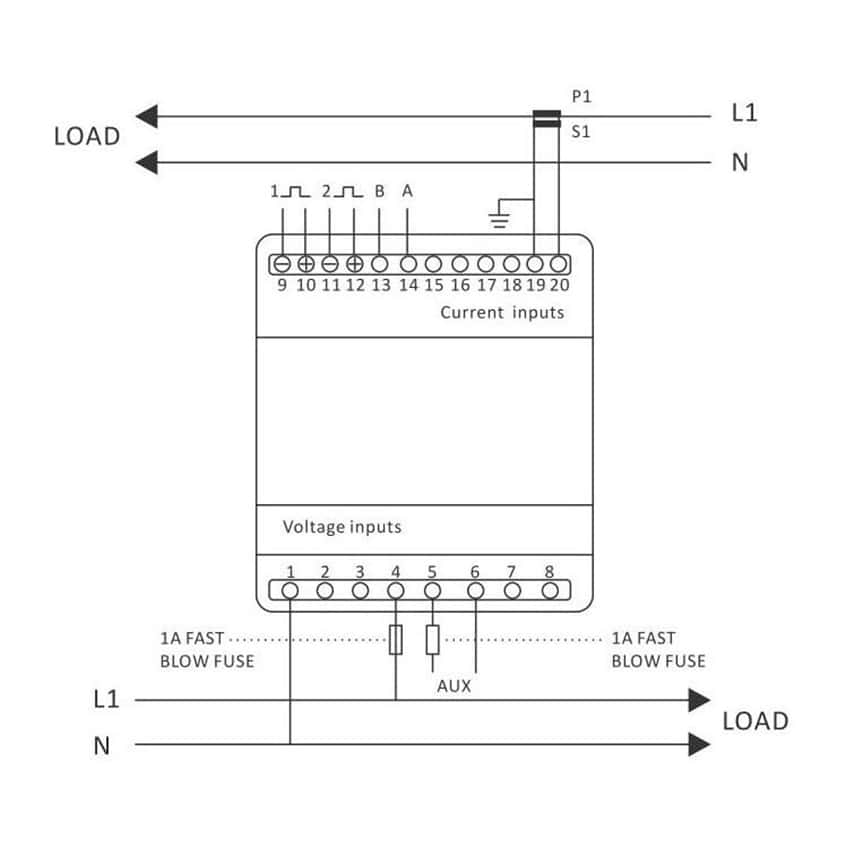

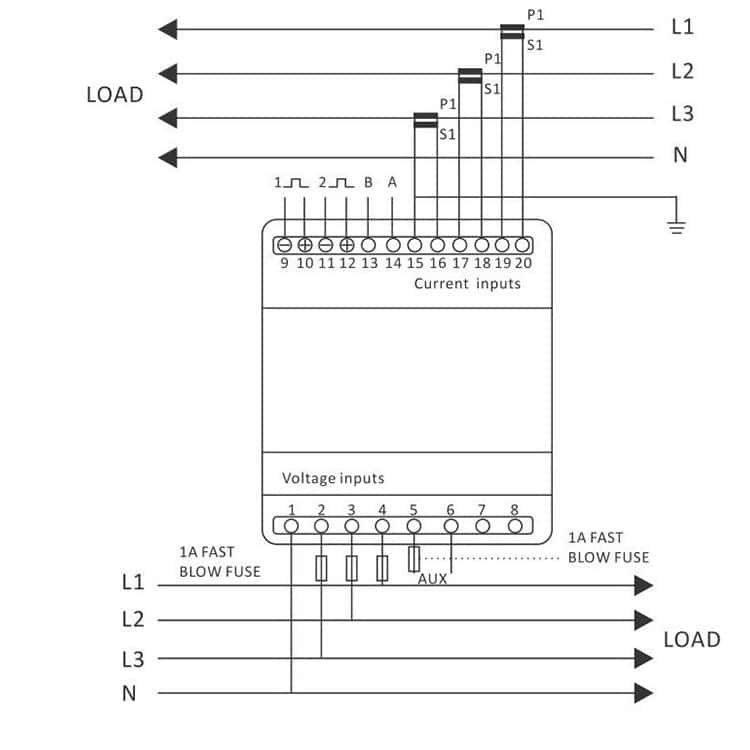

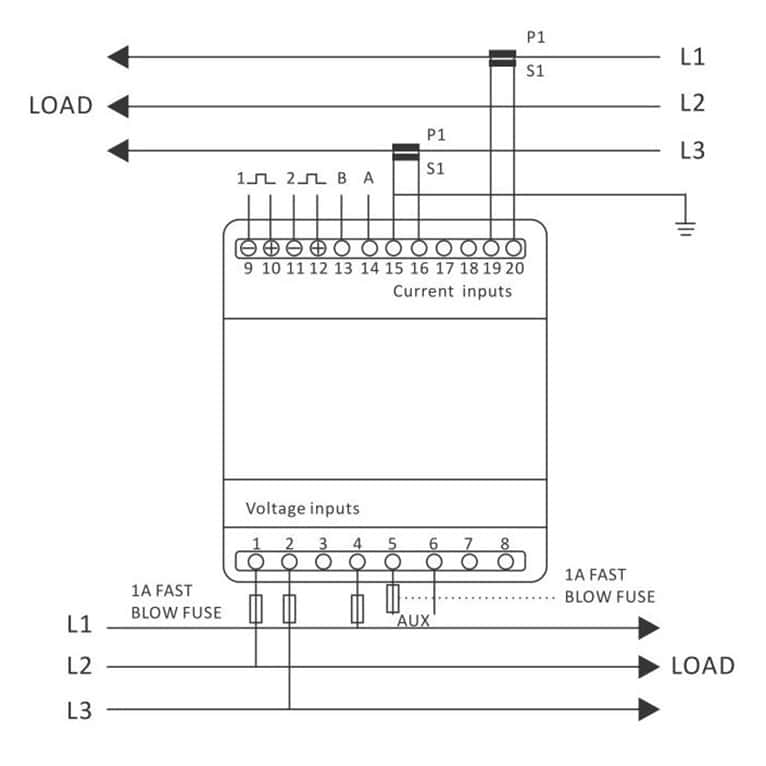

Schnittstellen:

• RS485-Modbus an Klemme 13, 14
• 2 S0-Impulsausgänge an Klemme 9, 10 und 11,12

Systemanforderungen:

• System S0-Recorder
• Windows 2000 oder höher
• Ideal mit Windows 10 oder Windows 11 auf einem Tablet (ab 200 Euro): Leistungsaufnahme ca. 6 W, USV eingebaut – der perfekte Datenlogger

Leistungsmerkmale der extrem robusten Software:

• Gleichzeitige Erfassung der Wirkleistungen der einzelnen Phase(n) und der Summenleistung
• Hochgenaue Erfassung der Netzspannung, der Netzfrequenz und Cosinus Phi
• Extrem schnelle grafische Darstellung
• Darstellung des Verbrauchs auch direkt in der Landeswährung (Euro)
• Max. 8 USB-Modbus-Schnittstellenadapter an einem System
• Max. 32 Schnittstellenadapter S0-USB zusätzlich zu den Modbus-Zählern
• Sehr komfortabler Datenexport – die Software erzeugt Excelfiles auch ohne das Office-Paket
• Automatische Hardware-Erkennung
• Geringe Hardware-Anforderung (ideal für ältere Laptops)
• Eingebauter Webserver für Fernabfrage und Fernanzeige, z.B. live auf Ihrem Smartphone
• Erweiterbar um zusätzliche Modbus-Adapter, S0-Adapter und EDL-Adapter, beliebig kombinierbar, auf Anfrage erhältlich

Benutzerfreundlichkeit:

• Anschließen an bestehendes S0-Recorder-Systems, Software starten und loslegen
• Angeschlossene Hardware wird von der Software eigenständig erkannt
• Keine Konfiguration notwendig
• Modbus-USB-Adapter auch über das Netzwerk anschließbar über unseren LAN-USB-Adapter
• Die Bezahlung der Software basiert auf dem Verkauf von Hardware: Sie nutzen also vom ersten Tag alle Vorzüge des sehr leistungsfähigen Programms
• Angeschlossene Hardware wird von der Software eigenständig erkannt
• Umfangreiches Handbuch und Hilfe-System

Anwendungsbeispiele der Erweiterung Drehstrom Wandlerzähler Modbus-USB:

• Hochauflösende Ermittlung des aktuellen / fortlaufenden Stromverbrauchs von Geräten / Maschinen / Systemen
• Verbrauchserfassung (z.B. elektrische Heizanlagen, separaten Bereichen in z.B. Mietshäusern)
• Industrie- u. Schaltanlagen, Gartenanlagen, Solaranlagen, Erkennung von „Stromfressern“
• Energy-Management-Systeme, Gebäudetechnik, Verschleißüberwachung bei Anlagen / Maschinen
• Ladevorgänge eines E-Autos protokollieren

Datenübertragung:

Abfrage über RS485-Modbus mit 9600 Baud ca. alle 2 Sekunden

Abmessungen des Modbus-USB-Adapters:

• Breite: 40 mm
• Länge: 58 mm
• Höhe: 27 mm
