Beschreibung

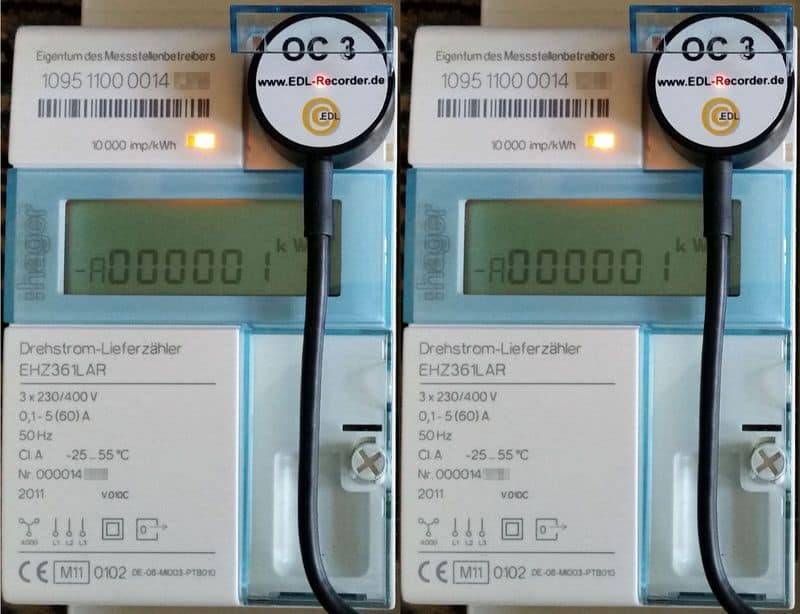

Einfach an die optische EDL-Schnittstelle eines elektronischen Zählers magnetisch anheften
Software Starter-Set EDL-Recorder mit Opto-Kopf OC5 ist innerhalb von Minuten installiert und eingerichtet:
Vollständiges Plug-and-Play-System
Lieferumfang:
• Smart Metering Softwarepaket EDL-Recorder mit übertragbarer Lizenz für die Datenerfassung auf einem PC
• USB-Lesekopf (OKK) OC5 mit magnetischer Fixierung für EDL21-Zähler / moderne Messeinrichtung mit optischer Datenschnittstelle
• Led für Datentransfer zeigt das Auslesen von Zählerstand, Spannung und Strom
• 1,5 m USB-Anschlusskabel
Sofern der Energie-Zähler diese Datensätze zur Verfügung stellt, werden Lieferung und Bezug getrennt dargestellt und aufgezeichnet:
Bestens geeignet auch zur Analyse und Optimierung von Eigenverbrauch aus der PV-Anlage
EDL-Recorder mit Opto-Kopf liest alle gängigen Kommunikationsprotokolle für optische Schnittstellen elektronischer Zähler:
- IEC 62056-21 (vormals IEC 61107 bzw. IEC1107)
- EDL21
- EDL40
- DLMS/COSEM
- SML
Kompatibel zur frei zugänglichen Info-Schnittstelle der Energie-Zähler von
- EasyMeter Q3B / Q3C / Q3D
- eHZ von EMH
- eHZ von Hager
- Elster – alpha A1440, AS1440, A1350
- Iskra
- Itron
- und vielen anderen
Arbeitet gemäß dem FNN-Lastenheft im push-Betrieb sowie im pull-Betrieb
Systemanforderungen:
- Windows 2000 oder höher
- Ideal mit Windows 10 oder Windows 11 auf einem Tablet (ab 200 Euro): Leistungsaufnahme ca. 6 W, USV eingebaut – der perfekte Datenlogger, vorzugsweise Windows in der Pro-Version, damit auf den Rechner mit Remote Desktop zugegriffen werden kann
Leistungsmerkmale der extrem robusten Software:
- Der EDL-Recorder unterstützt Zähler nach dem EDL21-Standard (z.B. moderne Stromzähler).
Die Software kann Daten direkt über optische Schnittstellen auslesen. - Speicherung der Messwerte alle 10 Sekunden: 8760 Werte pro Messgröße pro Tag – macht jeden Schaltvorgang im Stromnetz sichtbar
- Langzeitaufzeichnung für die Erstellung von Tages-, Monats- und Jahresbilanzen
- Extrem schnelle grafische Darstellung der Lastgangmessung: Ermöglicht das Identifizieren von Stromfressern
- Konfigurierbare Benachrichtigungen bei Überschreiten von definierten Schwellenwerten, z.B. bei hohem Energieverbrauch.
- Jahrelange Langzeitspeicherung mit lückenloser Wiedergabe und einer vollen zeitlichen Auflösung von 10 Sekunden.
- Erfassung der EDL-Werte als Absolutwerte: Die EDL-Zählerstände sind sofort nach dem Start der Software lesbar
- Erweiterbar auf max. 16 EDL-Zähler mittels weiterer Leseköpfe
- Erweiterbar auf max. 32 Schnittstellenadapter S0-USB
- Erweiterbar um zusätzliche Modbus-Adapter, S0-Adapter und EDL-Adapter, beliebig kombinierbar, im Shop erhältlich
Der EDL-Recorder beinhaltet auch die Funktionen des S0-Recorders
- Sehr komfortabler Datenexport als XLS (Excel-Tabelle)
- Automatische Hardware-Erkennung

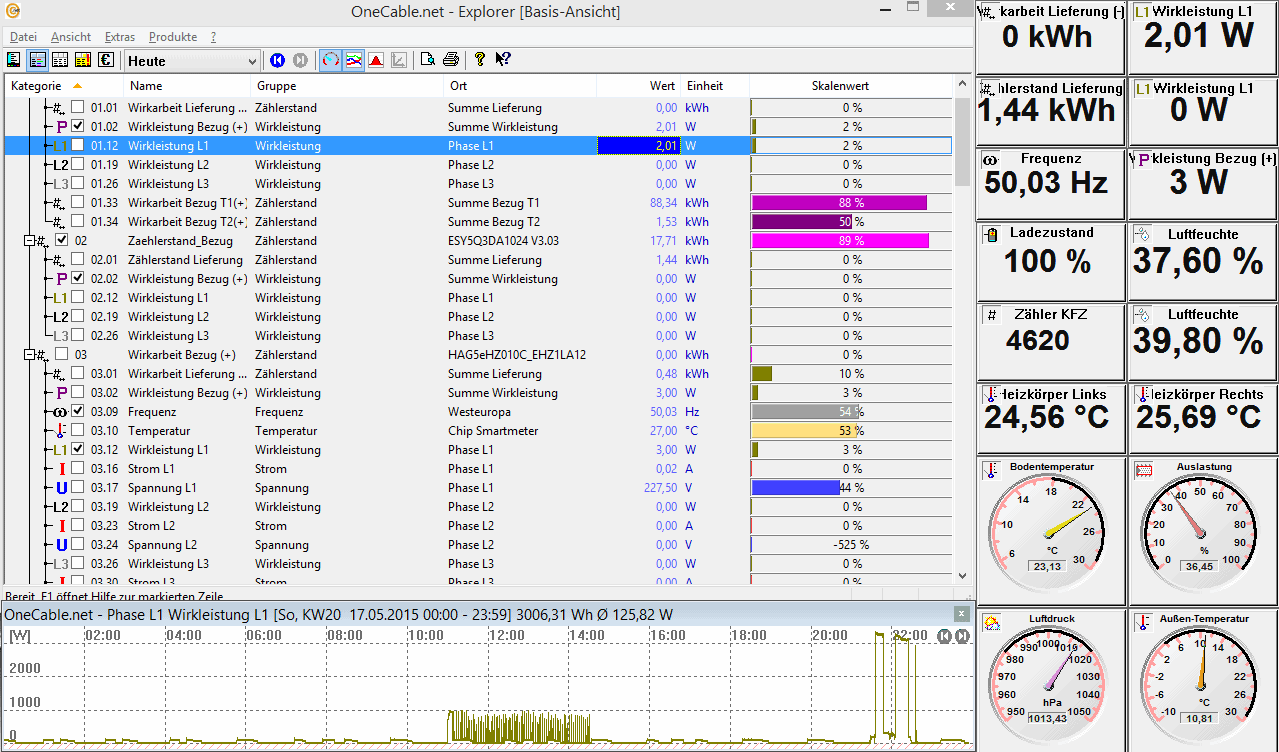

- Beliebig skalierbare Analog- und Digitalinstrumente für alle erfassten Messwerte (z.B. als Großanzeige in Hallen)
- Geringe Hardware-Anforderung (ideal für ältere Laptops, wichtig für geringen Strombedarf)
- Eingebauter Webserver für Fernabfrage und Fernanzeige, z.B. Momentanleistung live auf Ihrem Smartphone und Integration in Hausautomation, häufig auch Home–Automation oder Smart-Home genannt
- Live-Datenexport im ASCII-Format als Importquelle für Fakturierungssoftware
Leistungsmerkmale des USB-Opto-Kopfes:
- Zwei LEDs zur Statusanzeige für Senden und Empfangen
- Stromaufnahme max. 20mA über USB
- Abmessungen: Durchmesser 32mm, Höhe 18mm (Maßblatt als Download verfügbar)
- Gewicht ca. 125g mit Kabel
- Magnetische Haltekraft > 15N, Nordpol nach außen
- Automatische Hardware-Erkennung
- Optischer Lesekopf auch über das Netzwerk anschließbar über unseren LAN-USB-Adapter
Benutzerfreundlichkeit der Software:
- Einstecken und loslegen
- Angeschlossene Hardware wird von der Software eigenständig erkannt
- Umfangreiches Handbuch und Hilfe-System
- Arbeitet ohne jegliche Konfiguration
- Die Bezahlung des Starter-Set EDL-Recorder mit Opto-Kopf OC5 basiert auf dem Verkauf von Adaptern: Sie nutzen kostengünstig vom ersten Tag an alle Vorzüge des sehr leistungsfähigen Programms
Von der Software EDL-Recorder mit Opto-Kopf erfasste und dargestellte Datensätze, sofern vom Zähler unterstützt:
| OBIS-Kennzahl | Messgröße |
| 1.8.0 | Wirkarbeit Bezug (+) |
| 1.8.1 | Wirkarbeit Bezug T1(+) |
| 1.8.2 | Wirkarbeit Bezug T2(+) |
| 2.8.0 | Wirkarbeit Lieferung (-) |
| 1.7.0 | Wirkleistung Bezug (+) |
| 2.7.0 | Wirkleistung Lieferung (-) |
| 3.7.0 | Blindleistung Bezug (+) |
| 4.7.0 | Blindleistung Lieferung (-) |
| 9.7.0 | Scheinleistung Bezug (+) |
| 10.7.0 | Scheinleistung Lieferung (-) |
| 13.7.0 | Phase |
| 96.50.0*1 | Netzfrequenz |
| 96.50.0*2 | Zähler-Temperatur |
| 8.7.0 | Blindleistung |
| 21.7.0 | Wirkleistung L1 Bezug (+) |
| 22.7.0 | Wirkleistung L1 Lieferung (-) |
| 23.7.0 | Blindleistung L1 Bezug (+) |
| 24.7.0 | Blindleistung L1 Lieferung (-) |
| 31.7.0 | Strom L1 |
| 32.7.0 | Spannung L1 |
| 33.7.0 | Leistungsfaktor L1 |
| 41.7.0 | Wirkleistung L2 Bezug (+) |
| 42.7.0 | Wirkleistung L2 Lieferung (-) |
| 43.7.0 | Blindleistung L2 Bezug (+) |
| 44.7.0 | Blindleistung L2 Lieferung (-) |
| 51.7.0 | Strom L2 |
| 52.7.0 | Spannung L2 |
| 53.7.0 | Leistungsfaktor L2 |
| 61.7.0 | Wirkleistung L3 Bezug (+) |
| 62.7.0 | Wirkleistung L3 Lieferung (-) |
| 63.7.0 | Blindleistung L3 Bezug (+) |
| 64.7.0 | Blindleistung L3 Lieferung (-) |
| 71.7.0 | Strom L3 |
| 72.7.0 | Spannung L3 |
| 73.7.0 | Leistungsfaktor L3 |
