Lieferumfang:
• Softwarepaket S0-Recorder mit übertragbarer Lizenz für die Datenerfassung auf einem PC
• Drehstrom-Wandlerzähler 3-phasig mit Modbus-Schnittstelle, 4 TE
• 3 Stromwandler 100A/5A zum Aufklappen mit 1m zweiadrigem Anschlusskabel
• 0,5 m USB-Anschlusskabel
• 2,0 m Anschlusskabel mit offenem Kabelende
Systemanforderungen:
• Windows 2000 oder höher
• Ideal mit Windows 8.1 oder Windows 10 auf einem Tablet (ab 200 Euro): Leistungsaufnahme ca. 6 W, USV eingebaut - der perfekte Datenlogger
Leistungsmerkmale der extrem robusten Software:
• Gleichzeitige Erfassung der Spannungen, Ströme und Wirkleistungen der einzelnen Phasen sowie der Summenleistung, der Netzfrequenz und des Cosinus Phi

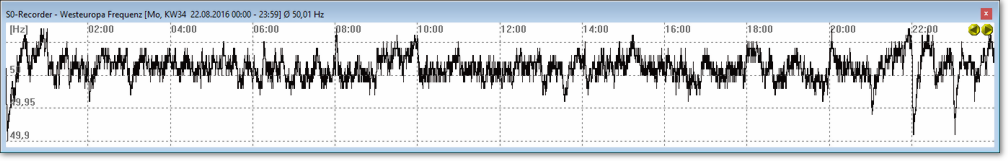

• Hochgenaue Erfassung der Netzspannung, der Netzfrequenz und Cosinus Phi
• Extrem schnelle grafische Darstellung
• Darstellung des Verbrauchs auch direkt in der Landeswährung (Euro)
• Max. 8 USB-Modbus-Schnittstellenadapter an einem System
• Max. 32 Schnittstellenadapter S0-USB zusätzlich zu den Modbus-Zählern
• Sehr komfortabler Datenexport
• Automatische Hardware-Erkennung
• Geringe Hardware-Anforderung (ideal für ältere Laptops)
• Eingebauter Webserver für Fernabfrage und Fernanzeige, z.B. live auf Ihrem Smartphone
• Live-Datenexport im ASCII-Format als Importquelle für Fakturierungssoftware
• Einstecken und loslegen
• Angeschlossene Hardware wird von der Software eigenständig erkannt
• Keine Konfiguration notwendig
• Die Bezahlung der Software basiert auf dem Verkauf von Hardware: Sie nutzen also vom ersten Tag alle Vorzüge des sehr leistungsfähigen Programms
• Installation der Strommessung ohne Unterbrechung der Stromkreise
Drehstromzähler SDM630M-CT:
Digitaler Drehstromzähler der Genauigkeitsklasse 1 mit Stromwandlern, der eine exakte Erfassung der Wirkenergie und Scheinleistung im Leitungsnetz erlaubt. Über die RS485-Modbus-Schnittstelle erfolgt der Anschluss am PC zur Weiterverarbeitung im S0-Recorder, für die Fernerfassung und Weiterverarbeitung von Leistungswerten in der Industrie- und Gebäudetechnik, in der Hausinstallation, in Shop-in-Shop-Systemen sowie in Freizeitanlagen.
Der Digitale Drehstromzähler lässt sich auf allen Profilschienen gemäß EN 50022 (Hutschiene) in beliebigen Einbaulagen befestigen. Die Klemmdeckel sind abnehmbar und bei Bedarf besteht die Möglichkeit, diese zu verblomben.
Einbauort:
Sicherungsverteilungen und Zählerkästen. Ideal zur Überprüfung der verbrauchten kWh in Mietshäusern, Stromabschnitten oder einzelnen Bereichen, in denen eine separate Energiemessung vorgenommen werden soll.
Zertifizierung:
Nach CE - EN61036 ausgelegt
EN61010 und EN61326
Genauigkeitsklasse 1 (werkskalibriert)
Nicht beglaubigt, daher nicht für Verrechnungszwecke geeignet
Anwendungsbeispiele:
Hochgenaue Ermittlung des aktuellen / fortlaufenden Stromverbrauchs von Stromverbrauchern
Verbrauchserfassung (z.B. elektrische Heizanlagen, Pumpen, Klimaanlagen, Kühlaggregate etc.)
Verschleißüberwachung bei Anlagen und Maschinen
Industrie- u. Schaltanlagen, Gartenanlagen, Solaranlagen, Erkennung von "Stromfressern"
Energy-Management-Systeme, Gebäudetechnik
Technische Daten:
Elektronischer Stromzähler (3-Phasen-Drehstrom nach EN 61036) für 4-Leiter Drehstromnetz
Anschluss: 3 x 230 V / 400 V, Stromwandler Sekundär 5 A, 50/60 Hz
Stromverbrauch: < 10 VA, 2W
Betriebsbereich: 184-265 VAC; 0,10 ... 100 A
Frequenz-Bereich: 50 Hz / 60 Hz, +/- 10%
Start-Strom Cos-Phi=1:typisch 20 mA
8 digitale Stellen
Befestigung: DIN-Hutschiene (DIN EN50022) / 4TE=72 mm (DIN 43880)
Zählimpulse: 400 Imp. / kWh, 90ms Impulslänge
Unterstützte Protokolle: MODBUS RTU
Temp-Bereich: -20 °C bis +55 °C
Rel. Luftfeuchtigkeit: bis 75 % - kurzfristig bis 95 %
Abmessung: 72 x 90 x 65mm
Gewicht: ca.700 g
Datenspeicherzeit: 20 Jahre (Zählerstand)
Beschreibung in Englisch (per Download in PDF)
Schnittstellen:
RS485-Modbus an Klemme 13, 14
2 S0-Impulsausgänge an Klemme 9, 10 und 11,12
Abmessungen des Modbus-USB-Adapters:
Breite: 90 mm
Länge: 70 mm
Höhe: 27 mm
Abmessungen des Zählers:
Breite: 72 mm
Höhe: 65 mm
Länge: 92 mm
Darstellung des Zählers in der Tabelle mit Leistung, Spannung, Strom, Phase, Wirkleistung, Blindleistung und Netzfrequenz
Darstellung von Stromverbrauch einer Druckmaschine im S0-Recorder
