Zusätzlich zu den folgenden Erläuterungen finden Sie für die Kategorie Modbus-I/O Beschreibungen zu diesen Themen:

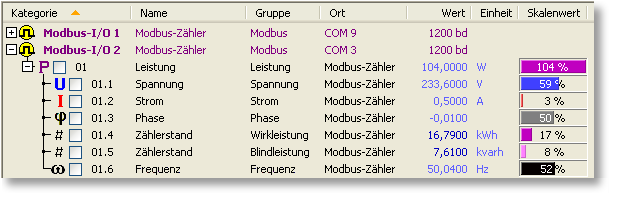

Die Kategorie Modbus-I/O enthält die Netzknoten, die Informationen zu einem angeschlossen Schnittstellenadapter Modbus-I/O anzeigen. Für jeden angeschlossenen Adapter wird eine eigene Kategorie angezeigt. Die einzelnen Kategorien werden zur Unterscheidung mit einer laufenden Nummer oder einem Buchstaben versehen.
Zusätzlich erscheint in der Spalte Ort der COM-Port, an dem der Schnittstellenadapter angeschlossen wurde. In der Spalte Wert erscheint die aktuelle Baudrate.

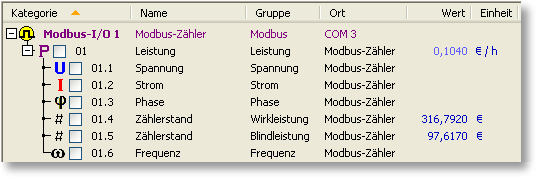

In der Verbrauchs-Ansicht erscheint beim Netzknoten Leistung in der Spalte Wert der aktuelle Verbrauchswert (Voreinstellung: Euro pro Stunde) und bei den Unterknoten Zählerstand der Gesamt-Verbrauchswert (Voreinstellung: Euro).
Weitere Informationen finden Sie hier.
Die Kategorie Modbus-I/O enthält folgende Netzknoten:
Zeigt die durch den Zähler fließende Leistung in Watt an. |
|
Zeigt die am Zähler anliegende Spannung in Volt an. |
|
Zeigt den durch den Zähler fließenden Strom in Ampere an. |
Zeigt die Phasenverschiebung zwischen Strom und Spannung an. |
|
Zeigt die durch den Zähler geflossene Wirkleistung in Kilowattstunden an. |
|
Zeigt die durch den Zähler geflossene Blindleistung in kilo-Volt-Ampère-réactif-Stunden an. |
|
Zeigt die Netzfrequenz der Phase in Hertz an. |
