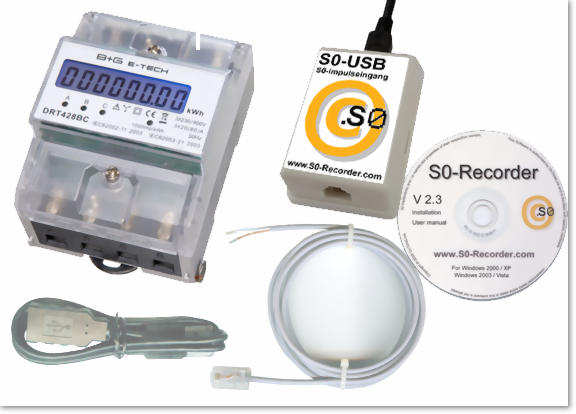

Lieferumfang des S0-Recorder-Starterssets:
- Software-Paket S0-Recorder auf CD
- Drehstromzähler DRT428BC 3-phasig mit S0-Impulsausgang, 4 TE
- S0-USB-Adapter im Kunststoffgehäuse mit Mini-USB-Buchse und RJ12-Buchse für das zweiadrige S0-Kabel
- 0,3 m USB-Anschlusskabel USB-A auf Mini-USB
- 1,0 m Anschlusskabel mit RJ12-Stecker und offenem Kabelende für den Klemmenanschluss am Stromzähler
Anwendungsbereiche des S0-Recorders:
- Verbrauchsermittlung von Heizungen oder Pumpen
- Energy-Management-Systeme
- Verschleißüberwachung an Maschinen
- Messung von Stillstandzeit in Anlagen
- Gebäudeautomation, Klimatechnik, BHKW
- im Schaltanlagenbau
- eben überall, wo Stromverbrauch hohe Kosten verursacht
Systemanforderungen:
• Windows 2000 oder höher
• Ideal mit Windows 8.1 oder Windows 10 auf einem Tablet (ab 200 Euro): Leistungsaufnahme ca. 6 W, USV eingebaut - der perfekte Datenlogger
Leistungsmerkmale der extrem robusten Software:
• Extrem schnelle grafische Darstellung
• Darstellung des Verbrauchs auch direkt in der Landeswährung (Euro)
• Max. 32 Schnittstellenadapter S0-USB
• Max. 8 Schnittstellenadapter Modbus-USB
• Sehr komfortabler Datenexport
• Automatische Hardware-Erkennung
• Geringe Hardware-Anforderung (ideal für ältere Laptops)
• Eingebauter Webserver für Fernabfrage und Fernanzeige, z.B. live auf Ihrem Smartphone
• Die Bezahlung der Software basiert auf dem Verkauf von Hardware: Sie nutzen also vom ersten Tag alle Vorzüge des sehr leistungsfähigen Programms
• Live-Datenexport im ASCII-Format als Importquelle für Fakturierungssoftware
Drehstromzähler DRT428BC
Digitaler direktmessender Drehstromzähler der Genauigkeitsklasse 1, der eine exakte Erfassung der Wirkenergie im Leitungsnetz erlaubt. Über die S0-Schnittstelle erfolgt der Anschluss am PC zur Weiterverarbeitung im S0-Recorder, für die Fernerfassung und Weiterverarbeitung von Leistungswerten in der Industrie- und Gebäudetechnik, in der Hausinstallation, in Shop-in-Shop-Systemen sowie in Freizeitanlagen.
Der digitale Drehstromzähler lässt sich auf allen Profilschienen gemäß EN 50022 (Hutschiene) in beliebigen Einbaulagen befestigen. Die Klemmdeckel sind abnehmbar und bei Bedarf besteht die Möglichkeit, diese zu verblomben.
Einbauort:
Sicherungsverteilanlagen und Elektrokästen. Ideal zur Überprüfung der verbrauchten kWh in Mietshäusern, Stromabschnitten oder einzelnen Bereichen, in denen eine separate Energiemessung vorgenommen werden soll.
Zertifizierung:
Nach CE - EN61036 ausgelegt
EN61010 und EN61326
Genauigkeitsklasse 1 (werkskalibriert)
Nicht beglaubigt!
Anwendungsbeispiele:
Ermittlung des aktuellen / fortlaufenden Stromverbrauchs
Elektronischer Stromzähler (3-Phasen-Drehstrom nach EN 61036, für 4-Leiter Drehstromnetz)
Einbaumöglichkeiten in Schaltschränken, Unterverteilungen ohne Zählertafel oder Zählerschränke auf Hutschiene
Verbrauchserfassung (z.B. elektrische Heizanlagen, separate Bereiche in Mietshäusern)
Industrie- u. Schaltanlagen, Gartenanlagen, Solaranlagen, Erkennung von "Stromfressern"
Energy-Management-Systeme, Gebäudetechnik, Verschleißüberwachung bei Anlagen / Maschinen
Technische Daten des Drehstromzählers:
Bezeichnung gemäß DIN DIN 43855
20A Nennstrom / 80A Grenzstrom
Elektronischer Stromzähler (3-Phasen-Drehstrom nach EN 62053-21, für 4-Leiter Drehstromnetz
LCD Display (mit LED Hintergrundbeleuchtung)
6 digitalen Stellen + 2 Nachkommastellen = 999999.99 kWh
Zählerstand ist NICHT rücksetzbar!
Lastanzeige über LED A-B-C / Impulsanzeige
Anschluss: 3x230V/400V AC
Anschlussklemmen bis 16mm²
Betriebsbereich: 184-265 VAC / 0,1 ~ 80A
Frequenz-Bereich: 50Hz oder 60Hz +/- 10%
Start-Strom Cos-Phi = 1: typisch 20mA
Eigenstromverbrauch: < 10VA, 2W
Genauigkeitsklasse: 1
Befestigung: DIN-Hutschiene (DIN EN50022) / TE=72mm (DIN 43880)
Impulslänge: 90ms
Zählimpulse: 1000imp/kWh
Temp.-Bereich: -20°C bis +55°C
Rel. Luftfeuchtigkeit: bis 75% - kurzfristig bis 95%
Abmessung: 76x100x65mm
Gewicht: ca. 500g
Rechnung erfolgt nicht saldierend
nicht beglaubigt / für Verrechnungszwecke nicht geeignet
Displayhintergrundbeleuchtung ja
Anzeigewechsel ja
Rücklaufsperre nein
Darstellung von Stromverbrauch einer Druckmaschine im S0-Recorder
Zoomdarstellung eines kleinen Zeitbereiches
