Info

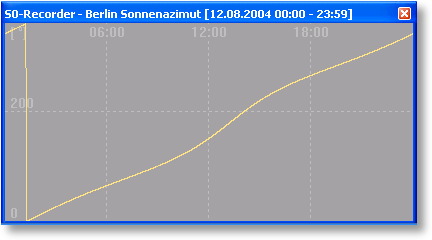

Der Netzknoten Sonnenazimut zeigt in der Spalte Wert den Winkel zwischen der geografischen Nordrichtung und dem Mittelpunkt der Sonne vom Betrachter aus in ° (Grad) an.
Die Winkel entsprechen folgenden Himmelsrichtungen:
0°
|
= Nord |
90° |
= Ost |
180° |
= Süd |
270° |
= West |
Zusammen mit der Sonnenhöhe kann mit dem Sonnenazimut der genaue Stand der Sonne bestimmt werden.
Da der Winkel vom jeweiligen Betrachtungspunkt auf der Erde abhängig ist, können Sie in der Spalte Ort aus einer Liste einen Standort auswählen. Die Liste enthält 54 deutsche sowie 72 internationale Städte.
Wenn ein GPS-Empfänger angeschlossen wird, werden die GPS-Koordinaten als Ort verwendet.
Für den Netzknoten Sonnenazimut finden Sie weitere Beschreibungen zu folgenden Themen:
|
|
|
|
|
|
||
|
|
Aktionen
Durch einen Doppelklick auf den Ort öffnet sich ein Listenfeld, in dem ein Eintrag durch Anklicken ausgewählt werden kann.
Hinweise
Die Berechnung des Sonnenazimuts erfolgt mit dem SUNAE-Algorithmus.
Beispiele
Heliostat (sonnenstand-gesteuerte Kollektorfläche)
Der Ertrag von Sonnenkollektoren kann deutlich erhöht werden, wenn die Ausrichtung des Kollektors dem Sonnenstand folgt. Hierzu benötigen Sie zwei Servo-Antriebe.
Geben Sie beim Netzknoten Sonnenhöhe in der Kategorie Timeline folgende Werte ein:
Skalenanfang:
|
-60
|
Skalenende:
|
60 |
Untergrenze: |
0 |
Obergrenze: |
0 |
Aktion Untergrenze: |
SET Servo-Antrieb1=Sonnenhöhe.Bargraph (in früheren Versionen Skalenwert) |
||
Geben Sie beim Netzknoten Sonnenazimut in der Kategorie Timeline folgende Werte ein:
Skalenanfang:
|
0
|
Skalenende:
|
360 |
Untergrenze: |
0 |
Obergrenze: |
0 |
Aktion Untergrenze: |
SET Servo-Antrieb1=Sonnenazimut.Bargraph (in früheren Versionen Skalenwert) |
||
