S0-Recorder - Hilfe

Info

Sie können einen Teilbereich der Messwerte im Linien- und Klassen-Diagramm genauer betrachten (zoomen), indem Sie den angezeigten Zeitbereich im Linien-Diagramm ändern.

Werden die Daten eines vergangenen Tages angezeigt, werden die Werte in den Spalten Mittelwert, Skalenmittelwert und StdAbw (Standardabweichung) für den gewählten Zeitbereich neu berechnet.

---



Aktionen

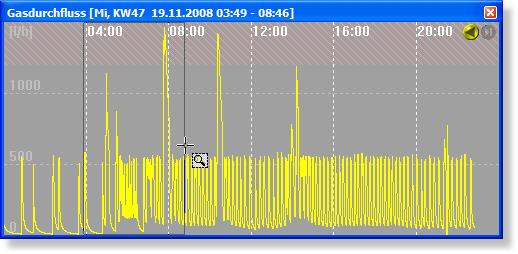

Zeitbereich im Linien-Diagramm festlegen

Stellen Sie das Fadenkreuz an den Anfang des gewünschten Zeitbereichs und ziehen Sie mit gedrückter linker Maustaste ein Rechteck auf. Der gewählte Zeitbereich wird in der Titelleiste des Fensters angezeigt.

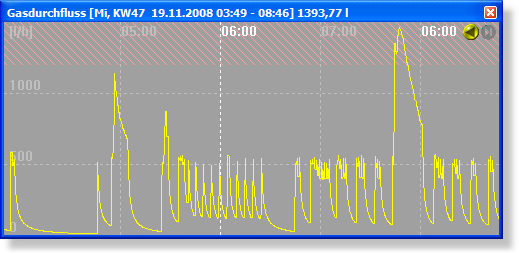

Wenn Sie die Maustaste loslassen, wird in den gewählten Zeitbereich umgeschaltet.

In diesem Bereich kann ebenfalls wieder ein Zeitbereich gewählt werden. Insgesamt stehen drei Zeitstufen zur Verfügung.

Zeitbereich zurückstellen

Um wieder in den jeweils vorherigen Zeitbereich zurückzukehren, klicken Sie mit der Maus irgendwo auf das Linien-Diagramm.

---



Hinweise

Sind aktuelle Messwerte im gewählten Zeitbereich zu sehen, werden die Linien fortgeschrieben. Kurz bevor die Linien das Ende des eingestellten Zeitbereichs erreichen, erfolgt ein automatischer Bildlauf.

---
